تعیین تعداد و سایز فیلترهای مورد نیاز مدار هیدرولیک
فیلترها در سیستمهای هیدرولیک عامل مهمی در افزایش راندمان سیستم و طول عمر تجهیزات به شمار میروند. سیستمهای هیدرولیک شامل مجموعهای از اجزای حساس مانند پمپها، شیرها، موتورها، سیلندرها و انواع ولوهای کنترلی هستند که برای عملکرد صحیح، به روغن تمیز و عاری از ذرات آلاینده نیاز دارند. انتخاب درست تعداد و سایز فیلترهای مورد نیاز مدار هیدرولیک، مستقیماً روی میزان سایش قطعات، دقت عملکرد و هزینههای نگهداری تأثیر میگذارد.
در این مقاله، نحوه تعیین تعداد و سایز فیلترهای مورد نیاز مدار هیدرولیک و همچنین نوع فیلتر مناسب با توجه به محل نصب (خط فشاری، خط برگشت یا مدار جانبی) بررسی میشود.

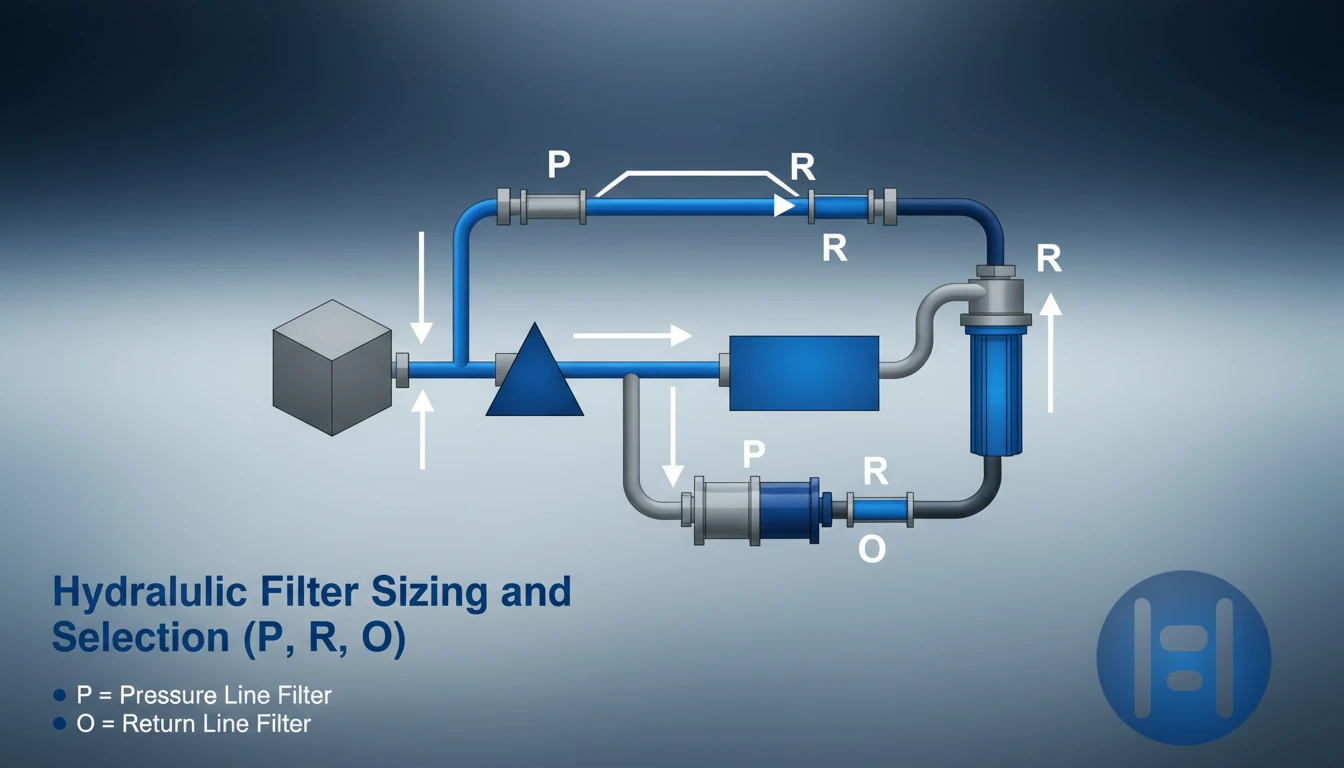

نمادهای بهکار رفته در انتخاب فیلترهای مدار هیدرولیک
در جدول زیر نماد P نشان دهنده فیلتر خط فشاری، نماد R نشان دهنده فیلترهای برگشتی و نماد O نشان دهنده فیلترهای جانبی است. از این روش در انتخاب فیلتر برای سیستم روانکاری نیز استفاده میشود. در این جدول، کاربرد هر نوع فیلتر و محل نصب آن به صورت خلاصه نشان داده شده است:
| نماد | نوع فیلتر | محل نصب در مدار | کاربرد اصلی |
|---|---|---|---|
| P | فیلتر خط فشاری (Pressure Line Filter) | در خروجی پمپ و قبل از ورود روغن به مصرفکنندههای حساس | حفاظت از شیرها و عملگرهای دقیق در برابر ذرات ریز موجود در مدار فشار |
| R | فیلتر خط برگشت (Return Line Filter) | روی خط برگشت روغن به مخزن | حذف آلودگیهای تولید شده در مدار قبل از ورود مجدد روغن به مخزن |
| O | فیلتر جانبی / آفلاین (Off-line Filter) | مدار مستقل متصل به مخزن (کیـدنیلوپ) | گردش مداوم و فیلتراسیون پیوسته روغن مخزن بدون وابستگی به جریان اصلی |
توضیح: در فایل اصلی، پس از توضیح نمادها، یک جدول برای نمایش «کاربرد» هر نوع فیلتر ارائه شده است. در نسخه متنی استخراجشده، محتوای سلولهای جدول در دسترس نبود؛ بنابراین جدول فوق بر اساس توضیح نمادهای P، R و O و عرف طراحی مدارهای هیدرولیک به صورت بازسازیشده ارائه شده است.
معیارهای اصلی برای تعیین تعداد و سایز فیلترهای هیدرولیک
برای انتخاب تعداد و سایز فیلترهای مورد نیاز مدار هیدرولیک، معمولاً به عوامل زیر توجه میشود:
- سطح تمیزی مورد نیاز روغن بر اساس حساسیت اجزای سیستم (پمپهای دبی متغیر، سروو ولوها، پروپورشنال ولوها و غیره).
- دبی عبوری از مدار و تناسب آن با ظرفیت نامی فیلتر از نظر افت فشار.
- فشار کاری سیستم و کلاس فشار مجاز بدنه و المنت فیلتر.
- ظرفیت نگهداری آلودگی فیلتر (Dirt Holding Capacity) متناسب با میزان آلودگی تولیدی در مدار و دوره تعویض مدنظر.
- محل ایجاد آلودگی (سایش داخلی اجزا، ورود آلودگی از محیط، آلودگی اولیه تولید).
به طور معمول:
- برای حفاظت اجزای بسیار حساس، از فیلتر خط فشاری با میکرون پایین و نسبت بتای بالا استفاده میشود.
- برای کنترل آلودگی کلی سیستم، فیلتر خط برگشت با دبی مناسب و ظرفیت نگهداری آلودگی بالا به کار میرود.
- در سیستمهای حساس یا حجم مخزن بالا، استفاده از یک مدار جانبی (O) برای فیلتراسیون پیوسته توصیه میشود.
جمعبندی
تعیین صحیح تعداد و سایز فیلترهای مورد نیاز مدار هیدرولیک یک تصمیم کاملاً مهندسی است که باید بر اساس سطح تمیزی مورد نیاز، فشار و دبی کاری، حجم مخزن و حساسیت تجهیزات انجام شود. استفاده از نمادهای P، R و O کمک میکند تا محل نصب و نقش هر فیلتر در مدار به صورت روشن مشخص شود و طراحی سیستم فیلتراسیون به شکل استاندارد و قابل ارزیابی انجام گیرد.
