روغن هیدرولیک، شاهرگ حیاتی سیستمهای هیدرولیک و عامل اصلی انتقال نیرو است. کارایی، بازدهی و دوام این سیستمها به طور مستقیم به کیفیت و پاکیزگی روغن بستگی دارد. آلایندههایی مانند ذرات جامد و آب میتوانند خواص روغن را به شدت تضعیف کرده و خسارات جبرانناپذیری به بار آورند. اما چگونه میتوان سطح آلودگی روغن را به صورت علمی و استاندارد سنجید؟ سازمان جهانی استاندارد (ISO) برای این منظور، پروتکل مشخصی را تدوین کرده است که ما در این مقاله در مورد استاندارد تمیزی روغن هیدرولیک ISO 4406 صحبت میکنیم .
استاندارد تمیزی روغن هیدرولیک ISO 4406 چیست؟
استاندارد ISO 4406 یک زبان مشترک و جهانی برای تشخیص و گزارش سطح آلودگی ذرات جامد در سیالات هیدرولیک است. این استاندارد شاخص آلودگی روغن را به صورت یک کد سه رقمی نشان میدهد که هر عدد، نمایانگر میزان تراکم ذرات در یک بازه اندازهگیری مشخص است.
این کد بر اساس شمارش ذرات جامد در سه محدوده طبقهبندی میشود:
- ذرات بزرگتر از 4 میکرون (>4μm> 4 \mu m>4μm)
- ذرات بزرگتر از 6 میکرون (>6μm> 6 \mu m>6μm)
- ذرات بزرگتر از 14 میکرون (>14μm> 14 \mu m>14μm)
درک این کد به متخصصان اجازه میدهد تا با یک نگاه، وضعیت سلامت روغن و سیستم هیدرولیک را ارزیابی کنند.
تماس با متخصصان همیار تجارت فرتاک
چگونه کد تمیزی روغن ISO 4406 را محاسبه کنیم؟ (مثال عملی)
برای درک بهتر فرآیند، یک نمونه روغن هیدرولیک را بررسی میکنیم. فرض کنید پس از آزمایش شمارش ذرات در یک میلیلیتر از این روغن، نتایج زیر به دست آمده است:
- تعداد ذرات بزرگتر از 14 میکرون: ۲۵,۰۰۰ عدد
- تعداد ذرات بزرگتر از 6 میکرون: ۴۲۰,۰۰۰ عدد
- تعداد ذرات بزرگتر از 4 میکرون: ۵,۵۷۰,۰۰۰ عدد

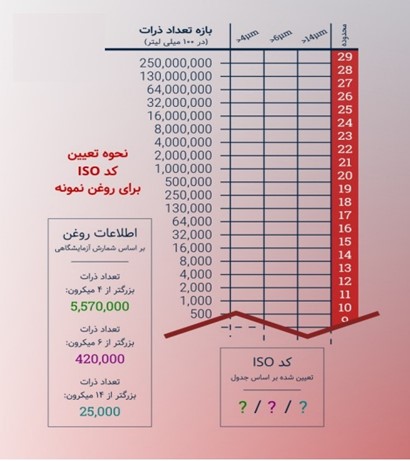

برای تعیین کد ISO، باید هر یک از این اعداد را در جدول استاندارد پیدا کرده و عدد شاخص (ISO Code Number) مربوط به آن سطر را استخراج کنیم.
با توجه به جدول بالا، مراحل تعیین کد به شرح زیر است:
- عدد سوم کد (برای ذرات > 14 میکرون): تعداد ۲۵,۰۰۰ ذره در محدوده بین ۲۰,۰۰۰ تا ۴۰,۰۰۰ قرار میگیرد. بنابراین عدد شاخص آن 15 است.
- عدد دوم کد (برای ذرات > 6 میکرون): تعداد ۴۲۰,۰۰۰ ذره در محدوده بین ۲۵۰,۰۰۰ تا ۵۰۰,۰۰۰ قرار میگیرد. بنابراین عدد شاخص آن 19 است.
- عدد اول کد (برای ذرات > 4 میکرون): تعداد ۵,۵۷۰,۰۰۰ ذره در محدوده بین ۵,۰۰۰,۰۰۰ تا ۱۰,۰۰۰,۰۰۰ قرار میگیرد. بنابراین عدد شاخص آن 23 است.
در نتیجه، کد تمیزی این نمونه روغن 23/19/15 خواهد بود.

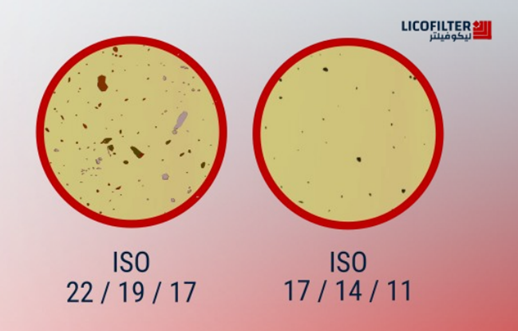

تفاوت ظاهری روغن تمیز و آلوده چگونه است؟
گرچه تشخیص دقیق سطح آلودگی تنها از طریق آزمایشگاه امکانپذیر است، اما تفاوت ظاهری روغنها با کدهای ISO مختلف میتواند بسیار چشمگیر باشد. هرچه کد ISO بالاتر باشد، به معنای وجود ذرات جامد بیشتر و در نتیجه کدرتر بودن روغن است.
در نمونه سمت چپ تصویر بالا، تعداد ذرات جامد موجود در روغن بیشتر از نمونه سمت راست است و کد ISO بالاتری دارد.
دستیابی به تمیزی مطلوب: نقش فیلتراسیون
حفظ سطح تمیزی مطلوب روغن هیدرولیک بدون استفاده از یک سیستم فیلتراسیون قدرتمند امکانپذیر نیست. انتخاب فیلتر مناسب، کلید اصلی برای دستیابی به کد ISO ایدهآل و افزایش طول عمر قطعات گرانقیمت ماشینآلات است. برندهای معتبری مانند فیلتر سوتراس و فیلتر ساکورا محصولاتی تخصصی برای این منظور ارائه میدهند که به طور ویژه به عنوان فیلتر ماشین معدنی و راهسازی طراحی شدهاند.
همیار تجارت فرتاک: نیم قرن تجربه در کنار شما
مجموعه همیار تجارت فرتاک با پشتوانه بیش از نیم قرن سابقه درخشان، به صورت تخصصی در زمینه واردات انواع فیلترهای معدنی، راهسازی و صنعتی فعالیت میکند. تخصص ما در تامین قطعات باکیفیت برای ماشینآلات سنگین، شامل ارائه مشاوره و فروش محصولات برتر و همچنین فعالیت به عنوان نمایندگی تایر بی کی تی، تضمینکننده عملکرد بینقص و طولانیمدت سرمایه شماست.
سوالات متداول (FAQ)
۱. کد ISO 4406 ایدهآل برای سیستمهای هیدرولیک حساس چقدر است؟
برای سیستمهای هیدرولیک مدرن و حساس (مانند سیستمهای دارای شیرهای سروو)، معمولاً کدی در محدوده 16/14/11 یا تمیزتر توصیه میشود. با این حال، مقدار دقیق باید بر اساس توصیههای سازنده تجهیزات (OEM) تعیین گردد.
۲. آیا میتوان سطح تمیزی روغن را بدون آزمایشگاه تشخیص داد؟
خیر. مشاهده چشمی روغن (کدر بودن یا شفافیت) تنها یک نشانه اولیه و غیردقیق است. تعیین کد ISO 4406 نیازمند تجهیزات تخصصی شمارش ذرات در آزمایشگاه است تا بتوان تحلیل دقیق و قابل اعتمادی از وضعیت روغن به دست آورد.
۳. هر چند وقت یکبار باید روغن هیدرولیک را از نظر تمیزی آزمایش کرد؟
تناوب آزمایش به شرایط کاری دستگاه، حساسیت سیستم و محیط عملیاتی بستگی دارد. به عنوان یک قاعده کلی، برای ماشینآلات سنگین که در محیطهای پرگرد و غبار کار میکنند، توصیه میشود حداقل هر 500 ساعت کاری یا هر 6 ماه یکبار نمونهگیری و آزمایش انجام شود.
