وقتی فیلتر میگوید «دیگه نمیکشم»، سیستم چه میکند؟
هر سیستمی که با سیال کار میکند — چه مدار هیدرولیک باشد، چه خط روانکاری یک ماشین سنگین صنعتی، چه سیستم گازرسانی یا آبیاری — یک واقعیت تلخ دارد: فیلترها جاودانه نیستند. آنها آلودگی میبلعند، ذرات را شکار میکنند و بعد از مدتی، اشباع میشوند. دقیقاً مثل یک صافی چای که اگر تمیزش نکنید، چای از کجا رد میشود؟ از کنارش.
اما در صنعت، این «از کنارش رد شدن» یک تصمیم مهندسیشده است، نه یک اتفاق تصادفی. به این تصمیم میگویند سیستم بای پس در فیلتراسیون .
در سیستمهای مرتبط با سیالات — از مدارهای هیدرولیک گرفته تا تجهیزات روانکاری و خطوط گازرسانی — رسیدن سیال به تجهیزات، مهمترین رکن کار است. وقتی این مسیر به خطر میافتد، مهندس باید انتخاب کند. و این انتخاب، سادهتر از آن چیزی نیست که به نظر میرسد.
اختلاف فشار؛ زبان فیلتر برای گفتن «کمک»
وقتی یک فیلتر دچار گرفتگی میشود، اولین علامتش را نه با چشم، بلکه با فشارسنج میتوان دید. اختلاف فشار بین ورودی و خروجی فیلتر از حد مجاز فراتر میرود. این یعنی سیال دیگر نمیتواند راحت از المان فیلتر عبور کند.
در این لحظه، سیستم دو راه بیشتر ندارد:
راه اول — قطع جریان: فیلتر مسدود است، جریان متوقف میشود، سیال فیلترنشده وارد سیستم نمیشود. خوب به نظر میرسد؟ بستگی دارد. اگر آن سیستم یک جک هیدرولیک زیر بار باشد یا یک بالابر در حال کار، قطع ناگهانی جریان میتواند از یک مشکل فنی ساده تبدیل به یک حادثه جدی شود.
راه دوم — مسیر جایگزین (بای پس): سیال با دور زدن فیلتر، به صورت موقت و تصفیهنشده به تجهیزات میرسد. سیستم کار میکند، ماشین خاموش نمیشود، اپراتور فرصت دارد فیلتر را تعویض کند.
کدام انتخاب درست است؟ این بستگی دارد به…
انتخاب بین این دو حالت، یک تصمیم یکسان برای همه سیستمها نیست. معیار اصلی این است: کدام آسیب جبرانناپذیرتر است؟
در تجهیزات روانکاری، رسیدن روغن به قطعات — حتی به صورت فیلترنشده — بهتر از نرسیدن روغن است. یاتاقانها، گیربکسها و بوشها در صورت قطع روغن، در عرض چند ثانیه آسیب جدی میبینند. آسیبی که هزینهاش چندین برابر یک فیلتر تعویضنشده است.
از طرف دیگر، در سیستمهایی که حساسیت بالایی به آلودگی دارند — مثل برخی مدارهای هیدرولیک دقیق — عبور سیال فیلترنشده میتواند به شیرآلات، پمپها و سیلندرها آسیب بزند. در این موارد، قطع جریان و توقف کنترلشده سیستم ارجح است.
پس طراحی سیستم بای پس در فیلتراسیون یک تصمیم فنی است، نه یک قابلیت اضافی که بشود نادیده گرفت.
شیر بای پس؛ قهرمان بیسروصدای مدار
وقتی تصمیم به استفاده از مسیر بای پس گرفته شد، این مسیر باید توسط یک مکانیزم فعال شود. اینجاست که شیر بای پس وارد میشود.
شیر بای پس یک شیر فشاری است که با رسیدن اختلاف فشار به حد تنظیمشده، به صورت خودکار باز میشود و سیال را از مسیر اصلی (فیلتر) به مسیر جایگزین هدایت میکند. بدون دخالت اپراتور، بدون نیاز به فرمان الکتریکی — فقط فیزیک سیالات.
این شیر میتواند به سه شکل در سیستم نصب شود:
- جدا از فیلتر — روی لولهکشی اصلی، به صورت موازی با فیلتر
- روی هوزینگ (محفظه) فیلتر — به عنوان بخشی از بدنه فیلتر
- داخل خود فیلتر — یکپارچه با المان فیلتر، که در فیلتر دونالدسون و فیلتر ساکورا این طراحی به وفور دیده میشود

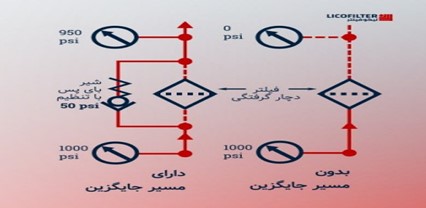

تصویر واقعی؛ مقایسه مسیر با و بدون بای پس
برای اینکه این مفهوم از دنیای ذهنی بیاید بیرون، به تصویر زیر توجه کنید:
در مسیر سمت راست (بدون بای پس):
وقتی فیلتر مسدود میشود و اختلاف فشار از حد مجاز رد میشود، جریان سیال عملاً متوقف میشود. سیال تصفیهنشده وارد سیستم نمیشود — این خوب است — اما دستگاه هم متوقف میشود — این بد است.
در مسیر سمت چپ (با بای پس):
شیر بای پس فعال میشود، سیال از مسیر جایگزین عبور میکند و جریان برقرار میماند. دستگاه به کار خود ادامه میدهد. البته تا زمان تعویض فیلتر، سیال موجود در سیستم فاقد فیلتراسیون مناسب خواهد بود — و این همان نقطهای است که نباید فراموش شود.
یک هشدار که خیلیها نادیده میگیرند
در هر دو حالت — چه سیستم بای پس داشته باشید، چه نداشته باشید — توصیه جدی این است که فقط به فشارسنج اکتفا نکنید.
فشارسنج نشان میدهد که اختلاف فشار از حد مجاز گذشته، اما اگر اپراتور کنار دستگاه نباشد یا درگیر کار دیگری باشد، این اطلاعات به جایی نمیرسد. سیستم هشدار — چه صوتی، چه چراغهای اعلام وضعیت، چه سیگنالهای PLC — باید در کنار فشارسنج وجود داشته باشد تا اپراتور در سریعترین زمان ممکن از وضعیت غیرمجاز مطلع شود.
این یک جزئیات فنی کوچک نیست. در بسیاری از حوادث صنعتی، ریشه مشکل همین بوده: سیستم هشدار نبوده یا نادیده گرفته شده.
نقش فیلترهای با کیفیت در طول عمر سیستم بای پس
یک نکتهای که کمتر به آن پرداخته میشود: کیفیت فیلتر مستقیماً روی دفعات فعالشدن سیستم بای پس تأثیر دارد.
فیلترهایی که از المانهای ضعیف ساخته شدهاند، زودتر مسدود میشوند، بار بیشتری به شیر بای پس تحمیل میکنند و در نهایت، سیال فیلترنشده بیشتری وارد سیستم میشود. در مقابل، فیلترهای با کیفیت بالا مثل محصولات فیلتر دونالدسون — که همیار تجارت فرتاک به عنوان واردکننده رسمی آنها در ایران فعالیت میکند — با ظرفیت آلودگی بالاتر، دفعات فعالشدن بای پس را به حداقل میرسانند.
همین اصل برای فیلتر ساکورا هم صدق میکند. المانهای با استاندارد بالا، فاصله تعویض را افزایش میدهند و فشار کمتری به کل مدار وارد میکنند.
جمعبندی؛ بای پس یک دریچه اضطراری است، نه یک راه حل دائمی
سیستم بای پس در فیلتراسیون مثل کمربند ایمنی است — امیدوارید هرگز به آن نیاز نداشته باشید، اما اگر نباشد و به آن نیاز پیدا کنید، وضعیت بسیار بدتر خواهد بود.
نکات کلیدی که باید در ذهن بماند:
- سیستم بای پس برای حفظ تداوم جریان در شرایط اضطراری طراحی شده، نه برای کار دائمی
- فعالشدن بای پس یعنی فیلتر نیاز به تعویض فوری دارد
- انتخاب بین بای پس و قطع جریان باید بر اساس شرایط خاص هر سیستم انجام شود
- سیستم هشدار، همراه ضروری هر مدار فیلتراسیون است
- کیفیت فیلتر، مستقیماً روی عملکرد و طول عمر سیستم بای پس تأثیر میگذارد
برای انتخاب فیلتر مناسب با بهترین کیفیت، همیار تجارت فرتاک به عنوان واردکننده رسمی فیلتر دونالدسون و فیلتر ساکورا در ایران، آماده مشاوره و تأمین محصول است.
این مقاله بر اساس اصول فنی مدارهای هیدرولیک و سیستمهای فیلتراسیون صنعتی نوشته شده و مناسب مهندسین، تکنسینها و متخصصین صنعت است.
