مقدمه
نشانگر انسداد فیلتر هیدرولیک یکی از ابزارهای ضروری برای نگهداری و سرویس بهموقع سیستمهای هیدرولیک است. این نشانگرها با اندازهگیری افت فشار در فیلتر، زمان دقیق تعویض را مشخص کرده و از آسیب به قطعات حساس جلوگیری میکنند.
نشانگر انسداد فیلتر چیست و چگونه کار میکند؟
فیلترهای هیدرولیک پس از مدت زمان مشخصی، بسته به نوع کاربرد و شرایط عملیاتی سیستم، از ذرات آلاینده اشباع میشوند. زمانی که لایههای فیلتر پر از آلودگی شوند، مقاومت در برابر جریان روغن افزایش یافته و افت فشار در فیلتر رخ میدهد.
نشانگر انسداد فیلتر این افت فشار را اندازهگیری کرده و به اپراتور یا تکنسین نگهداری اطلاع میدهد که زمان تعویض فیلتر فرا رسیده است.
مکانیزم عملکرد نشانگر انسداد

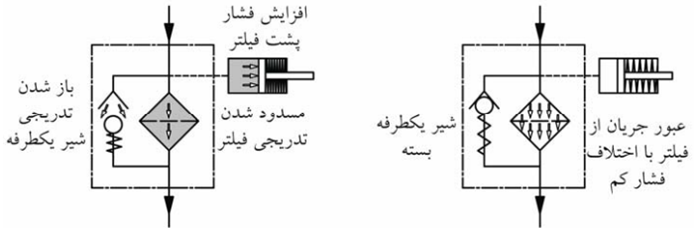

در یک نشانگر انسداد فیلتر استاندارد، فشار روغن بر روی یک پیستون با پیشبار فنری اعمال میشود. با افزایش فشار ناشی از انسداد فیلتر، نیروی وارد بر پیستون بر نیروی فنر غلبه کرده و پیستون به سمت بیرون حرکت میکند.
موقعیت پیستون بهصورت مدرج نشاندهنده میزان افت فشار و درجه اشباع لایههای فیلتر است. این اطلاعات به دو روش قابل مشاهده است:
- نشانگر چشمی (Visual Indicator): در بازدیدهای دورهای توسط مسئول نگهداری بررسی میشود.
- نشانگر الکتریکی (Electronic Indicator): با اتصال پیستون به یک سوئیچ الکتریکی، سیگنال هشدار به سیستم کنترل یا اپراتور ارسال میشود.

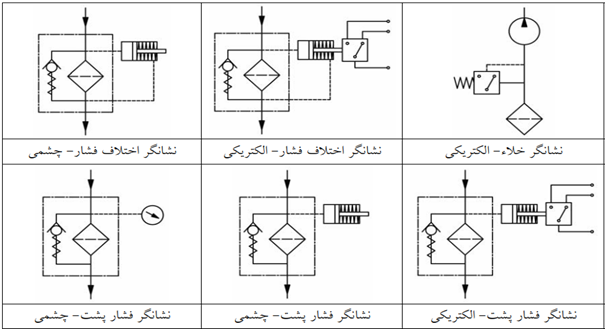

انواع نشانگر انسداد فیلتر هیدرولیک
نشانگر انسداد فیلتر به دو دسته اصلی تقسیم میشود:

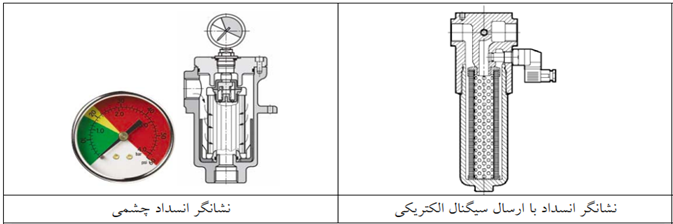

1. نشانگر انسداد چشمی (Visual Clogging Indicator)
این نوع نشانگر انسداد فیلتر دارای یک صفحه نمایش مکانیکی است که وضعیت فیلتر را بهصورت رنگی یا عددی نشان میدهد. معمولاً شامل سه رنگ است:
- سبز: فیلتر در وضعیت عادی و سالم است.
- زرد/نارنجی: فیلتر در حال اشباع است و نیاز به برنامهریزی برای تعویض دارد.
- قرمز: فیلتر کاملاً مسدود شده و باید فوراً تعویض شود.
مزایا:
- هزینه پایین
- نصب و استفاده آسان
- عدم نیاز به برق یا سیستم کنترل
معایب:
- نیاز به بازدید دورهای و حضور فیزیکی تکنسین
- عدم هشدار خودکار در صورت انسداد ناگهانی
2. نشانگر انسداد الکتریکی (Electronic Clogging Indicator)
نشانگر الکتریکی با اتصال به یک سوئیچ یا سنسور فشار، سیگنال الکتریکی را به سیستم کنترل یا پنل اپراتور ارسال میکند. این سیگنال میتواند بهصورت آلارم صوتی، چراغ هشدار یا پیام در صفحه نمایش ظاهر شود.
مزایا:
- هشدار خودکار و لحظهای
- امکان اتصال به سیستمهای مانیتورینگ و IoT
- کاهش نیاز به بازدید دورهای
- جلوگیری از آسیب ناشی از تأخیر در تعویض فیلتر
معایب:
- هزینه بالاتر نسبت به نشانگر چشمی
- نیاز به برق و سیستم کنترل
چرا استفاده از نشانگر انسداد فیلتر ضروری است؟
استفاده از نشانگر انسداد فیلتر هیدرولیک مزایای متعددی دارد:
1. جلوگیری از آسیب به سیستم هیدرولیک
انسداد فیلتر باعث افزایش فشار، کاهش جریان روغن و در نهایت آسیب به پمپ، شیرها و سایر قطعات میشود.
2. کاهش هزینههای تعمیر و نگهداری
تعویض بهموقع فیلتر از خرابیهای پرهزینه جلوگیری کرده و عمر مفید سیستم را افزایش میدهد.
3. بهینهسازی عملکرد سیستم
فیلتر تمیز باعث جریان یکنواخت روغن، کاهش مصرف انرژی و افزایش بازدهی سیستم میشود.
4. افزایش ایمنی
در ماشینآلات سنگین و فیلتر ماشین آلات معدنی، انسداد ناگهانی فیلتر میتواند خطرات جدی ایجاد کند. نشانگر انسداد فیلتر این خطر را کاهش میدهد.
نحوه انتخاب نشانگر انسداد فیلتر مناسب
برای انتخاب نشانگر انسداد فیلتر مناسب، موارد زیر را در نظر بگیرید:
1. نوع سیستم هیدرولیک
برای سیستمهای ساده و کوچک، نشانگر چشمی کافی است. برای سیستمهای پیچیده و صنعتی، نشانگر الکتریکی توصیه میشود.
2. محدوده فشار کاری
نشانگر باید با فشار کاری سیستم سازگار باشد. معمولاً نشانگرها برای فشارهای 3، 10، 25 و 40 بار طراحی میشوند.
3. نوع فیلتر
برخی نشانگرها مخصوص فیلترهای خاصی مانند فیلتر دونالدسون یا فیلتر ساکورا طراحی شدهاند.
4. شرایط محیطی
در محیطهای خشن و گرد و غباری، نشانگرهای با درجه حفاظت IP بالاتر انتخاب شوند.
5. امکان اتصال به سیستم کنترل
اگر سیستم شما دارای PLC یا سیستم مانیتورینگ است، نشانگر الکتریکی با خروجی استاندارد (مانند 4-20mA یا سوئیچ NO/NC) انتخاب کنید.
نکات مهم در نگهداری و استفاده از نشانگر انسداد فیلتر
- کالیبراسیون دورهای: نشانگرها باید بهصورت دورهای کالیبره شوند تا دقت اندازهگیری حفظ شود.
- بررسی سوئیچ الکتریکی: در نشانگرهای الکتریکی، عملکرد سوئیچ و اتصالات برقی باید بهطور منظم بررسی شود.
- تعویض بهموقع فیلتر: حتی با وجود نشانگر، برنامه تعویض دورهای فیلتر را فراموش نکنید.
- استفاده از فیلترهای اورجینال: برای عملکرد بهینه، از فیلترهای اصل و با کیفیت استفاده کنید.
همیار تجارت فرتاک؛ تأمینکننده نشانگر انسداد فیلتر و قطعات هیدرولیک
همیار تجارت فرتاک بهعنوان تأمینکننده معتبر قطعات هیدرولیک، طیف کاملی از نشانگر انسداد فیلتر چشمی و الکتریکی را برای انواع سیستمهای هیدرولیک عرضه میکند. همچنین فیلترهای اورجینال برندهای معتبر جهانی را با گارانتی اصالت و کیفیت در اختیار مشتریان قرار میدهد.
برای مشاوره رایگان و انتخاب بهترین نشانگر انسداد فیلتر متناسب با نیاز سیستم خود، با کارشناسان ما تماس بگیرید.
نکته پایانی: استفاده از نشانگر انسداد فیلتر هیدرولیک یکی از سادهترین و مؤثرترین راهها برای افزایش عمر سیستم، کاهش هزینههای نگهداری و بهبود ایمنی است. انتخاب نوع مناسب نشانگر بسته به شرایط کاری و نوع سیستم شما دارد.
