یکی از مهمترین پارامترها در کنترل و سنجش عملکرد مناسب فیلترها، بررسی هوزینگ یا همان محفظه فیلتر است. انتخاب نادرست هوزینگ میتواند منجر به مشکلاتی نظیر مچاله شدن فیلتر و افت فشار در مدار شود. در این مقاله از همیار تجارت فرتاک با معیارهای انتخاب هوزینگ فیلتر هیدرولیک آشنا میشوید.
هوزینگ فیلتر چیست؟
هوزینگ فیلتر، محفظهای است که المنت فیلتر درون آن قرار میگیرد و وظیفه محافظت از فیلتر در برابر فشار، ضربه و شرایط محیطی را بر عهده دارد. در سیستمهای صنعتی و فیلتر ماشین آلات معدنی، انتخاب هوزینگ مناسب به اندازه انتخاب المنت فیلتر اهمیت دارد.
معیارهای انتخاب هوزینگ فیلتر هیدرولیک
طراحی و انتخاب هوزینگ بر اساس محل استقرار فیلتر و شرایط سیستم انجام میشود. مهمترین پارامترها عبارتند از:
- نیاز به سیستم بایپس: در سیستمهایی که توقف عملیات پرهزینه است، شیر بایپس از آسیب به مدار هنگام گرفتگی فیلتر جلوگیری میکند.
- نیاز سیستم به درین (تخلیه): امکان تخلیه کامل سیال از هوزینگ هنگام تعویض المنت، یکی از الزامات مهم در سیستمهای صنعتی است.
- میزان فشار سیستم در نقطه استقرار فیلتر: هوزینگ باید توانایی تحمل حداکثر فشار کاری سیستم را داشته باشد.
- نیاز به ادوات کنترلی: نمایشگر افت فشار و گیجها برای پایش مستمر وضعیت فیلتر ضروری هستند.
- مشخصات فیزیکی سیال عبوری: ویسکوزیته، دما و دبی جریان در انتخاب جنس و ابعاد هوزینگ تأثیر مستقیم دارند.
- مشخصات شیمیایی سیال عبوری: سازگاری مواد هوزینگ با سیال مورد استفاده باید بررسی شود تا از خوردگی و آسیب جلوگیری گردد.
انواع هوزینگ فیلتر
۱. هوزینگ ثابت با المنت قابل تعویض
در این طراحی، هوزینگ بهعنوان بخشی دائمی از سیستم نصب میشود و تنها المنت فیلتر بهصورت جداگانه تعویض میگردد. این روش برای سیستمهایی که نیاز به سرویس مکرر دارند ایدهآل است. برندهایی مانند فیلتر دونالدسون و فیلتر ساکورا المنتهای متنوعی برای این نوع هوزینگها ارائه میدهند.
۲. طراحی یکپارچه هوزینگ و فیلتر
در این حالت، هوزینگ و فیلتر بهعنوان یک واحد یکپارچه طراحی میشوند و امکان تعویض جداگانه آنها وجود ندارد. فیلترهای پیچی رایجترین نمونه این نوع طراحی هستند. این روش نصب سریعتری دارد اما هزینه سرویس آن بالاتر است.

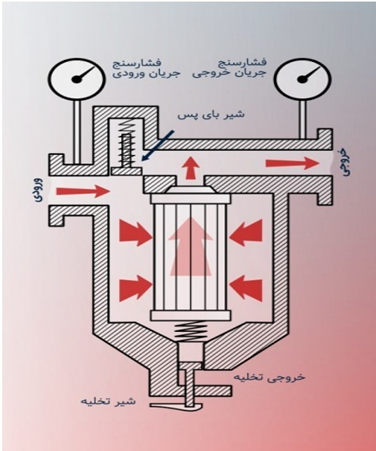

اجزای داخلی هوزینگ فیلتر
یک هوزینگ استاندارد در سیستمهای صنعتی شامل اجزای زیر است:
- شیر بایپس: هنگامی که افت فشار از حد مجاز بیشتر شود، این شیر باز میشود و از آسیب به سیستم جلوگیری میکند.
- شیر تخلیه (درین): برای تخلیه کامل سیال هنگام تعویض المنت و سرویس دورهای استفاده میشود.
- فشارسنجهای جریان عبوری: وضعیت افت فشار را بهصورت مستمر پایش میکنند و زمان مناسب برای تعویض فیلتر را نشان میدهند.
جمعبندی
انتخاب هوزینگ فیلتر هیدرولیک مناسب، نقش مستقیمی در طول عمر تجهیزات و پایداری سیستم دارد. بررسی دقیق فشار سیستم، نوع سیال، نیاز به بایپس و ادوات کنترلی، پایهایترین گام در طراحی یک سیستم فیلتراسیون قابل اطمینان است. برای مشاوره و انتخاب هوزینگ فیلتر مناسب با کارشناسان همیار تجارت فرتاک در تماس باشید.
