نحوه قرارگیری فیلتر در مدار هیدرولیک، فقط یک تصمیم اجرایی ساده نیست؛ بلکه مستقیماً بر کیفیت فیلتراسیون، پایداری عملکرد سیستم، سهولت سرویس و میزان ریسک خرابی تجهیزات اثر میگذارد. در طراحی سیستمهای هیدرولیک، انتخاب روش صحیح جایگذاری فیلتر میتواند از افزایش آلودگی روغن، افت راندمان، آسیب به پمپ و شیرآلات و حتی توقف ناگهانی دستگاه جلوگیری کند. به همین دلیل، شناخت انواع روشهای قرارگیری فیلتر مانند جایگذاری موازی (دوبل) و سیستم بایپس در فیلتراسیون برای مهندسان، تکنسینها و فعالان حوزه ماشینآلات راهسازی و معدنی اهمیت بالایی دارد.
در این مقاله، مهمترین روشهای نصب و جایگذاری فیلتر در سیستمهای هیدرولیک را بررسی میکنیم و مزایا، کاربردها و ملاحظات فنی هر روش را توضیح میدهیم تا انتخاب فیلتر و آرایش آن در مدار با دقت بیشتری انجام شود.
جدول مقایسه روشهای قرارگیری فیلتر در مدار هیدرولیک
| روش قرارگیری فیلتر | کاربرد اصلی | مزیت مهم | نکته فنی |
|---|---|---|---|
| جایگذاری موازی (دوبل) | مدارهای فشاری و بازگشتی | تداوم کار سیستم هنگام گرفتگی یا سرویس یک فیلتر | هر دو فیلتر باید درجه فیلتراسیون یکسان داشته باشند |
| سیستم بایپس | سیستمهایی که قطع جریان در آنها خطرناک یا پرهزینه است | جلوگیری از توقف کامل جریان سیال | در زمان فعال شدن بایپس، سیال ممکن است بدون فیلتراسیون وارد مدار شود |
جایگذاری موازی (دوبل) فیلتر

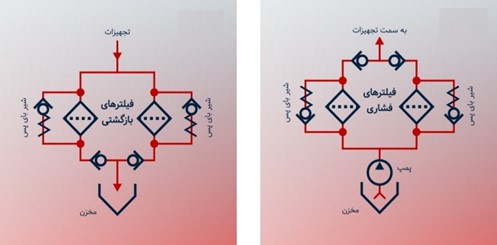

فیلترهای فشاری و بازگشتی را میتوان در برخی مدارهای هیدرولیک بهصورت موازی یا دوبل نصب کرد. در این روش، دو فیلتر با درجه فیلتراسیون یکسان بهصورت موازی در مدار قرار میگیرند تا در صورت بروز گرفتگی یا کاهش ظرفیت یکی از فیلترها، مسیر عبور سیال از فیلتر دوم همچنان برقرار بماند.
این روش از نظر بهرهبرداری و نگهداری، مزایای مهمی دارد. نخست اینکه در صورت پر شدن ظرفیت نگهداری آلودگی در یکی از فیلترها، عبور سیال از فیلتر دیگر ادامه پیدا میکند و در نتیجه، زمان رسیدن سیستم به وضعیت بایپس به تعویق میافتد. دوم اینکه در زمان نیاز به تعویض یکی از فیلترها، میتوان بدون توقف کامل سیستم هیدرولیک، سرویس موردنیاز را انجام داد. این ویژگی در ماشینآلات و تجهیزاتی که وقفه در عملکرد آنها هزینهزا است، اهمیت زیادی دارد.
بهطور کلی، استفاده از فیلتر دوبل در مدار هیدرولیک زمانی توصیه میشود که تداوم عملکرد سیستم، قابلیت سرویس در حین کار و کاهش ریسک توقف ناگهانی از اولویت بالایی برخوردار باشد.
سیستم بایپس در فیلتراسیون
در سیستمهای مرتبط با سیالات، از جمله مدارهای هیدرولیک، سیستمهای روانکاری، تجهیزات آبیاری و سامانههای گازرسانی، رسیدن سیال به اجزای مصرفکننده یکی از ارکان اصلی عملکرد صحیح سیستم است. در چنین مدارهایی، اگر فیلتر به دلیل گرفتگی یا هر مشکل دیگری از کار بیفتد، عبور سیال از مسیر اصلی مختل میشود. یکی از مهمترین نشانههای این وضعیت، افزایش اختلاف فشار بین ورودی و خروجی فیلتر بیش از حد مجاز است.
در این شرایط، معمولاً دو انتخاب وجود دارد: نخست، قطع کامل جریان سیال تا زمان تعویض فیلتر؛ و دوم، ایجاد یک مسیر جایگزین موقت برای عبور سیال. انتخاب بین این دو حالت کاملاً به نوع سیستم، حساسیت تجهیزات و ریسکهای عملیاتی بستگی دارد.
اگر جریان سیال بهطور کامل قطع شود، تجهیز تا زمان تعویض فیلتر از کار میافتد و سیال به بخشهای موردنیاز نمیرسد. در مقابل، اگر مسیر جایگزین یا بایپس فعال شود، سیال بدون عبور از فیلتر و در نتیجه بدون فیلتراسیون مناسب، موقتاً وارد مدار میشود. این وضعیت هرچند از نظر پاکیزگی سیال ایدهآل نیست، اما در برخی کاربردها از توقف کامل سیستم بهتر است.
برای مثال، در سیستمهای روانکاری، رسیدن روغن به تجهیزات حتی بهصورت فیلترنشده، در بسیاری از مواقع بهتر از نرسیدن روغن است. همچنین در جکها و بالابرهای هیدرولیکی که زیر بار و در حال کار هستند، قطع ناگهانی جریان روغن میتواند باعث اختلال جدی یا حتی بروز حادثه شود. در چنین شرایطی، استفاده از سیستم بایپس فیلتر به حفظ تداوم عملکرد سیستم کمک میکند.
فعال شدن مسیر بایپس معمولاً توسط شیر بایپس انجام میشود. زمانی که اختلاف فشار قبل و بعد از فیلتر از حد مجاز فراتر برود، این شیر بهصورت خودکار باز میشود و سیال را به مسیر جایگزین هدایت میکند. شیر بایپس ممکن است بهصورت مستقل، روی محفظه (هوزینگ) فیلتر یا در خود فیلتر تعبیه شده باشد.
نکته مهم این است که در سیستمهای مجهز به بایپس، عبور موقت سیال فیلترنشده باید صرفاً یک راهکار اضطراری تلقی شود، نه یک وضعیت دائمی. به همین دلیل توصیه میشود در کنار فشارسنج، از سیستم هشدار نیز استفاده شود تا اپراتور بهمحض افزایش غیرمجاز اختلاف فشار، از وضعیت فیلتر مطلع شده و برای تعویض آن اقدام کند. این کار از آسیبهای احتمالی به تجهیزات و افت عملکرد سیستم جلوگیری میکند.
کدام روش قرارگیری فیلتر برای سیستم هیدرولیک مناسبتر است؟
انتخاب بین جایگذاری موازی فیلتر و استفاده از سیستم بایپس، به شرایط عملکردی سیستم بستگی دارد. اگر هدف، حفظ فیلتراسیون پایدار و امکان سرویس بدون توقف باشد، آرایش موازی یا دوبل میتواند گزینه مناسبتری باشد. اما اگر در یک مدار، قطع شدن جریان سیال میتواند به خرابی، توقف خطرناک یا اختلال عملیاتی منجر شود، طراحی سیستم بایپس اهمیت بیشتری پیدا میکند.
در عمل، تصمیمگیری درباره روش مناسب باید بر اساس عواملی مانند نوع تجهیز، حساسیت اجزای هیدرولیک، هزینه توقف دستگاه، سطح آلودگی سیال، شرایط کاری و الزامات ایمنی انجام شود.
جمعبندی
روش قرارگیری فیلتر در مدار هیدرولیک تأثیر مستقیمی بر عملکرد، ایمنی، نگهداری و دوام تجهیزات دارد. جایگذاری موازی (دوبل) با هدف افزایش تداوم عملکرد و تسهیل سرویس طراحی میشود، در حالی که سیستم بایپس راهکاری برای جلوگیری از قطع کامل جریان سیال در شرایط بحرانی است. انتخاب صحیح بین این روشها، نیازمند شناخت دقیق شرایط کاری سیستم و توجه به الزامات فنی هر مدار است.
سوالات متداول
جایگذاری موازی فیلتر در مدار هیدرولیک چه مزیتی دارد؟
مهمترین مزیت این روش، ادامه کار سیستم در صورت گرفتگی یکی از فیلترها و همچنین امکان تعویض یک فیلتر بدون توقف کامل مدار هیدرولیک است.
سیستم بایپس فیلتر چه زمانی فعال میشود؟
زمانی که اختلاف فشار بین ورودی و خروجی فیلتر از حد مجاز بیشتر شود، شیر بایپس بهصورت خودکار مسیر جایگزین را برای عبور سیال باز میکند.
آیا عبور سیال از مسیر بایپس به سیستم آسیب میزند؟
در مسیر بایپس، سیال معمولاً بدون فیلتراسیون مناسب وارد مدار میشود؛ بنابراین این وضعیت باید موقتی باشد و فیلتر در سریعترین زمان ممکن تعویض شود.
در چه شرایطی استفاده از بایپس ضروریتر است؟
در سیستمهایی که قطع ناگهانی جریان سیال میتواند باعث توقف خطرناک، اختلال عملیاتی یا خسارت به تجهیزات شود، استفاده از بایپس اهمیت بیشتری دارد.
فیلتر دوبل بیشتر در چه مدارهایی کاربرد دارد؟
این روش بیشتر در فیلترهای فشاری و بازگشتی استفاده میشود؛ بهویژه در سیستمهایی که تداوم کار و سرویسپذیری بدون توقف اهمیت دارد.
