فیلترها در مدار هیدرولیک نقش کلیدی در کنترل آلودگی، افزایش عمر تجهیزات و حفظ عملکرد صحیح سیستم ایفا میکنند. شناخت محل نصب و وظیفه هر نوع فیلتر، برای طراحی و نگهداری اصولی سیستمهای هیدرولیک ضروری است. در این مقاله، موقعیت و نقش فیلترهای مکشی، فشاری و بازگشتی را بررسی میکنیم.
اهمیت فیلترها در مدار هیدرولیک

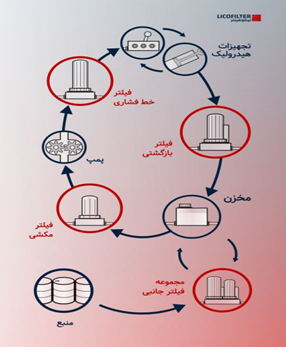

هر مدار هیدرولیک ممکن است شامل انواع پمپها، موتورها، شیرها، سیلندرها، مخزنها، فیلترها و شیرهای بایپس باشد. فیلترهایی که در مسیر عبور سیال در این مدارها استفاده میشوند، بر اساس نقش و موقعیت استقرار، در دسته فیلترهای مکشی، فشاری، بازگشتی یا جانبی قرار میگیرند. شکل زیر یک مدار فرضی را نشان میدهد که شامل تمام این انواع است. در ادامه، به شرح هر یک از این موقعیتها خواهیم پرداخت.
جدول مقایسه انواع فیلترها در مدار هیدرولیک
| نوع فیلتر | محل نصب | وظیفه اصلی | ویژگی مهم |
|---|---|---|---|
| فیلتر مکشی | پیش از ورودی پمپ | حفاظت اولیه از پمپ در برابر آلودگی روغن | سطح تصفیه پایین برای جلوگیری از کاویتاسیون |
| فیلتر فشاری | بعد از پمپ در خط فشاری | محافظت از اجزای حساس و کنترل آلودگی در کل سیستم | تحمل فشار بالا و فیلتراسیون دقیق |
| فیلتر بازگشتی | پیش از ورود روغن به مخزن | جذب ذرات ناشی از استهلاک اجزا و جلوگیری از بازگشت آلودگی به مخزن | هزینه و تحمل فشار کمتر نسبت به فیلتر فشاری |
فیلتر مکشی
نقش فیلترهای مکشی حفاظت از پمپ در برابر آلودگیهای روغن است. این فیلترها پیش از مجرای ورودی پمپ نصب میشوند. برای جلوگیری از پدیده کاویتاسیون در پمپ، در این فیلترها از المنتهایی با سطح تصفیه پایین استفاده میشود. به همین علت، این فیلترها نمیتوانند نقش محافظ اصلی در برابر آلایش را داشته باشند و بعضی از سازندگان پمپ و تجهیزات هیدرولیک، استفاده از آنها را توصیه نمیکنند.
فیلتر فشاری
فیلترهای فشاری یا فیلترهای خط فشاری، با فاصله کمی بعد از پمپ و در امتداد مسیر روغن نصب میشوند. این فیلترها بهمنظور تحمل فشار سیستم طراحی شدهاند و سایز آنها بر اساس آهنگ خاص جریان سیال در خط فشاری که قرار است در آن به کار روند، انتخاب میشود.
این فیلترها معمولاً نقش محافظت از تجهیزاتی را بر عهده دارند که درست بعد از پمپ در مسیر روغن قرار گرفتهاند؛ تجهیزاتی مانند سروو ولوها. همچنین بهدلیل محل قرارگیری، عملاً در محافظت از کل سیستم در برابر آلایش تولیدشده در پمپ نیز نقش دارند.
لازم به ذکر است که فیلترهای فشاری باید بالاترین درجه تحمل فشار در سیستم و همچنین درجه بالایی از فیلتراسیون را داشته باشند. علاوه بر این، ممکن است با توجه به سطح فیلتراسیون موردنیاز هر یک از اجزای سیستم، نیاز به نصب فیلترهای دیگری در مدار مربوط به همان جزء نیز وجود داشته باشد.
فیلتر بازگشتی
فیلترهای بازگشتی بهترین انتخاب برای موقعیتی هستند که پمپ، جزء حساسی از سیستم به شمار میرود. در بیشتر سیستمها، فیلتر برگشتی آخرین جزئی است که روغن پیش از ورود به مخزن از آن عبور میکند. در نتیجه، این فیلترها خردههای ناشی از استهلاک اجزای متحرک سیستم و ذراتی را که از طریق درزبندیهای مستهلک پیستونها و سیلندرها وارد سیستم شدهاند، از روغن جدا میکنند و مانع ورود آنها به مخزن میشوند.
از آنجایی که فیلترهای بازگشتی درست قبل از مخزن قرار گرفتهاند، میزان تحمل فشار و هزینههای آنها معمولاً پایینتر از فیلترهای فشاری است.
جمعبندی
انتخاب درست محل نصب فیلتر در مدار هیدرولیک، تأثیر مستقیمی بر عملکرد سیستم، کاهش آلودگی و افزایش طول عمر تجهیزات دارد. فیلتر مکشی، فیلتر فشاری و فیلتر بازگشتی هر کدام وظیفهای مشخص دارند و شناخت تفاوت آنها برای طراحی، بهرهبرداری و نگهداری اصولی سیستمهای هیدرولیک اهمیت بالایی دارد.
سوالات متداول
فیلتر مکشی در مدار هیدرولیک چه نقشی دارد؟
فیلتر مکشی پیش از ورودی پمپ نصب میشود و نقش آن، حفاظت اولیه از پمپ در برابر آلودگیهای موجود در روغن است.
چرا فیلتر فشاری اهمیت زیادی دارد؟
چون این فیلتر بعد از پمپ و در خط فشاری قرار میگیرد، علاوه بر محافظت از اجزای حساس مانند سروو ولوها، در کنترل آلودگی کل سیستم نیز مؤثر است.
فیلتر بازگشتی در چه بخشی از سیستم نصب میشود؟
فیلتر بازگشتی معمولاً پیش از ورود روغن به مخزن نصب میشود و ذرات ناشی از استهلاک اجزا را از سیال جدا میکند.
تفاوت اصلی فیلتر فشاری و فیلتر بازگشتی چیست؟
فیلتر فشاری باید تحمل فشار بالایی داشته باشد و برای حفاظت از اجزای حساس سیستم به کار میرود، در حالی که فیلتر بازگشتی پیش از مخزن قرار میگیرد و معمولاً فشار کاری و هزینه کمتری دارد.
